五金冲压是用有色金属等材料通过外力冲压成要求的形状及尺寸，再进行切割分离的过程，冲压件的材料、冲压工艺、冲压模具及冲压设备，是保证其质量的重要因素。而精密冲压件对冲压件的外形、平整度、精密度及性能要求较高，因此精密五金冲压件除了硬件条件，也是对生产工艺的考验。我们通过对冲压件样品的检测和成品抽检，确保产品精密度和质量合格。今天我们谈谈常见的五金冲压检测工具有哪些？

五金冲压检测工具通用量具有钢尺、游标卡尺、百分尺、万能角度尺，高度尺，直角尺，深度尺、塞尺、百分表等，精密测量的通用设备有工具显微镜、三坐标测量机等。

1、钢尺

钢尺是一种常用的粗略测量工具。它是用薄钢制成的尺子，可以直接量出工件尺寸，冲压生产中常用钢尺有钢直尺、钢卷尺。钢直尺的规格有150mm、300mm、500m、1000mim或更长等多种，钢卷尺(又称盒尺)的规格尺寸有2m、3m等。

用钢直尺测量工件前，必须注意查君钢直尺各部有无损伤，端部与零线必须符合，端部与长边必须垂直。测量工件时应使钢直尺的零线与工件边缘相重合。

2、游标卡尺

游标卡尺(简称卡尺)，是一种比较精密的量具，可以直接量出工件的内外径、宽度、长度和深度等。游标卡尺的规格120mm. 150mm. 200mm. 250mm、300mm等多种。

3、外径百分尺

外径百分尺是较精密的测量工具，精度可达0.01mm,可用于测量长、宽、厚及外径，在冲压生产中可准确地测出0. 2mm以下薄料厚度和冲裁件毛刺高度等。

被测件上取下外径百分尺。

4、万能角度尺

五金冲压件和各类成形件的角度测量常用量具有万能角度尺、直角尺等，对精密冲裁件的角度测量可使用工具显微镜进行测量和换算。万能角度尺又称角度游标尺，可以测量零件的内外角度，测量范围由0°~320°，游标分度值可达2分。

5、直角尺

直角尺又称弯尺，用来检查和测量工件内外直角。直角尺的测量角度为-定值(90°)， 因此只可用来进行比较测量，如90°V形弯曲件的弯曲角度是否正确，U形弯曲件的两翼在弯曲后是否控制回跳角度等。

整体直角尺由整块金属板制成。组合直角尺由尺座和尺苗两部分组成，长而薄的一边称为尺苗，短而厚的一边称为尺座。

6、 塞尺

塞尺又称为厚薄规及间隙规，是由一组薄钢片组成的测量工具，每一片上都标有厚度。塞尺的长度有50mm、1o0mm 、200mM等三种。厚度有不同规格，如0.03~0.1mm时，中间每片间隙为0.01mm: 如0.1~1mm时， 中间每片间隙为0. 05mm.

塞尺用于测量零件配合间隙的大小，冲压操作人员常用来检查模具间隙或随同平尺等工具来检查压力机工作台的平面度等。使用因为塞尺很薄，容易折断、生锈，使用时应细心，用完后涂油放好。使用时应由薄到厚逐级试塞。

7、百分表

百分表有多种多样，钟表式百分表是检查工件的尺寸、形状和位置偏差的重要量具。

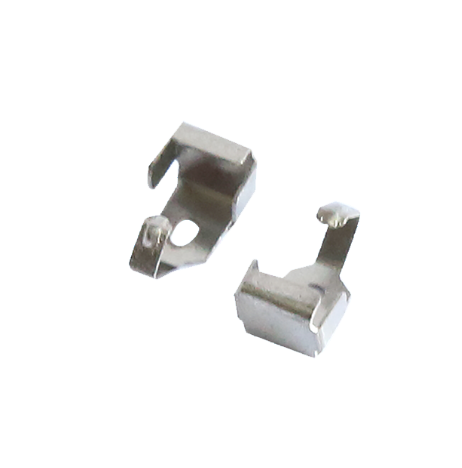

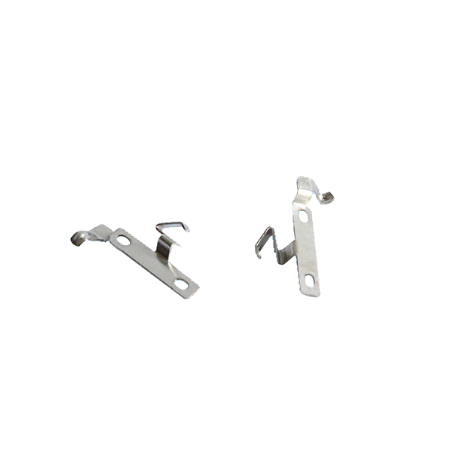

浩鑫精密五金冲压件，除了满足客户的材料要求，冲压件精密度要求较高，这些都是技术性的要求，在设计冲压件模具时要考虑到材料的厚度、拉深的高度、直径等等问题，这些问题通过检测工具可以有效检测出产品质量。
